EML 比 DML 贵近 10 倍，到底贵在哪？

引用光电前瞻微信公众号内容

对 EML 芯片来说，芯片里最长的不是最难的，最难的是最短的那一段。

一颗 EML 芯片，把 DFB 激光器和一段电吸收调制器（EAM）生长在同一片 InP 衬底上。DFB 段 500-700 微米，EAM 段只有 100-200 微米。最贵、最难做、国产到今天还卡住的，偏偏是这短短一截。

这篇文章只回答一个问题，EAM 这 100 微米，为什么决定了整颗 EML 的上限。物理上它在做什么、器件上为什么定格在这里、制造上为什么国产做不出来。

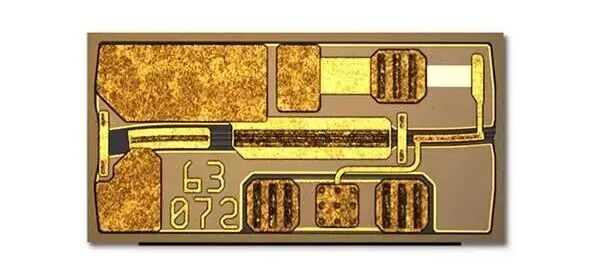

▲ Coherent 的一颗 EML 芯片。DFB 激光器和 EAM 调制器单片集成在同一片 InP 衬底上。图源：Coherent 官网

电吸收调制器 EAM 的作用机理

如果把 EAM 想成机械快门，加电压挡住光、不加电压放光过去，那么从一开始就错了。

EAM 的工作机制是量子限制斯塔克效应（Quantum-Confined Stark Effect, QCSE），一种发生在多量子阱（MQW）结构里的量子力学现象。

静态的情况下，EAM 的有源区是一叠几纳米厚的 InGaAlAs 量子阱。电子和空穴被约束在势阱里，形成离散的量子化能级，决定了这段材料的吸收谱，它有一个明确的吸收峰，对应一个"吸收边"波长，比如 1280 nm 附近。

EML 中 DFB 段发射的光波长，比如 1310 nm，故意设计在吸收边的长波一侧，距离几十纳米。这个距离叫带隙失谐（detuning），商用器件上通常是 30-60 纳米。不加电场时，DFB 的光落在 EAM 吸收边之外，光几乎畅通无阻地穿过 EAM。

加电场时，事情变了。

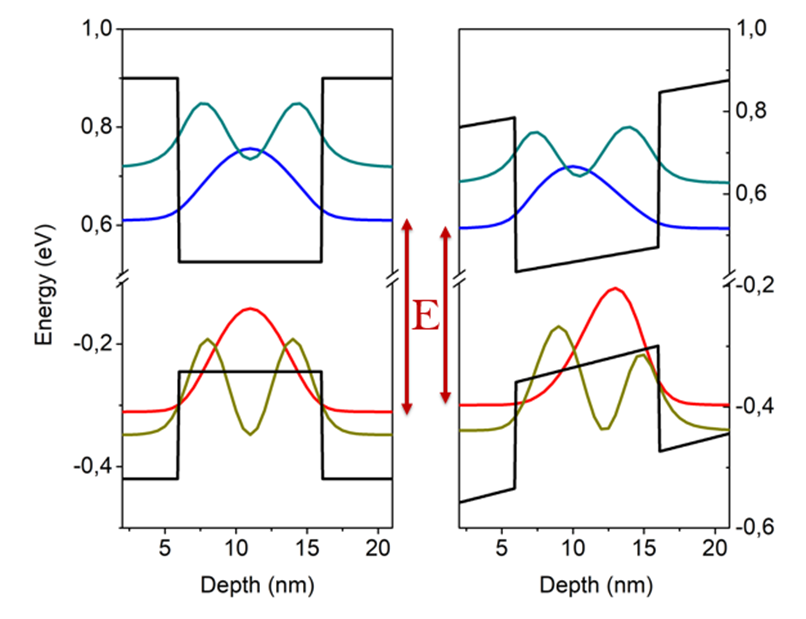

▲ 量子阱在电场下的能带倾斜与载流子波函数分离，QCSE 的物理图景。图片来源：Wikimedia Commons

量子阱的能带被电场倾斜，电子和空穴被分别拉向阱的两端。这两件事合起来的结果是，等效带隙变小、激子吸收峰向长波方向移动。原本的吸收边开始向 1310 nm 推进，就像把一扇原本开在 1280 nm 的门，靠电场推到 1310 nm 门口。当门盖住 DFB 的发射波长时，光被强烈吸收，光被"关掉"。

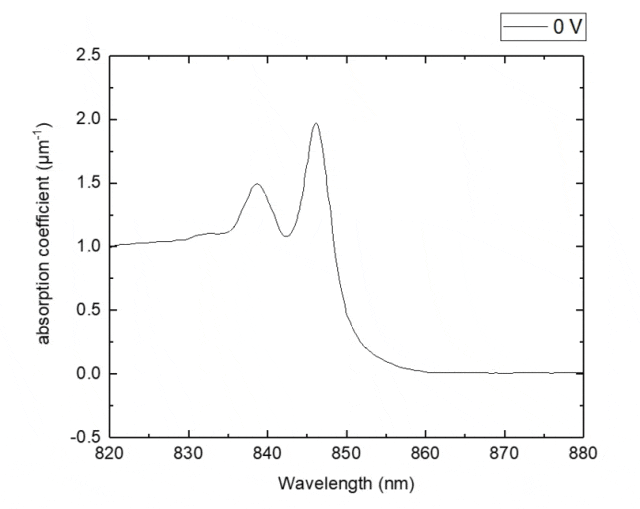

▲ QCSE 下 GaAs/AlGaAs 量子阱的吸收谱随电场变化：吸收边整体向长波方向红移。图片来源：Wikimedia Commons

撤掉电场，吸收边退回原位，光重新通过。

简而言之，EAM 不是关光，是把吸收边推到光上。

改的是吸收谱、不是激光腔本身。这意味着 EAM 的系统代价和 DML 不一样。

直接的好处是低啁啾。EAM 的相位-振幅耦合系数（α 参数）在典型工作偏压下处于 0.3-0.7 量级，远低于 DML 的 3-6，这个数量级差异是行业公认的区分 EAM 与 DML 的核心指标。啁啾小意味着输出光的频率偏移小、经过色散光纤后波形展宽小，这是 EML 能在 10 公里、40 公里长距链路上跑 200G 的根本原因。DML 在 O 波段 10 公里以内靠 DSP 能续命，可以参考这篇文章DML 激光器，不止于经典，再往外、再往快，就要换 EAM。

驱动电压也漂亮。EAM 只需要 2-3 Vpp，远低于 LiNbO3 马赫-曾德尔调制器的 6 伏级。低电压才塞得进 QSFP 这种尺寸的光模块。

100 微米量级不是随便选的

为什么 EAM 段普遍做到 100-200 微米？

不是物理硬上限。把 EAM 做到 50 微米能工作，做到 500 微米也能工作。但同时满足四件事，消光比够大、插损够小、RC 带宽够高、驱动电压够低，就落在 100-200 微米这个窗口里。

四个维度互相拉扯。

消光比太小，接收端分不清 0 和 1；RC 带宽不够，眼图糊成一坨。100-200 微米，就是这两件事同时不塌的那个点。

Coherent 的商用 200G EML（112 GBd PAM4）产品规格是消光比 5 dB 量级、输出功率 7 dBm 量级。文献中常见的 EML 构型则是 DFB 段约 600 微米、EAM 段约 150 微米。

200G 世代正在把 EAM 段向更短方向压。为了撑起 112 GBd 所需的 80 GHz 级带宽，部分 200G EML 设计已把 EAM 段做到 50-80 微米；更窄的 EAM 段压低 RC 时间常数、提高带宽，但 ER 不能跟着塌，两个需求互相挤压。这就是 200G EML 比 100G 难一个量级的直接原因。再往 400G/lane 走，如果还用 InP MQW 这套体系，窗口会被进一步压缩。

注意，这个 100-200 微米窗口是 InP 多量子阱当前最优的结果。如果薄膜铌酸锂 EAM 或 SiGe QCSE 方案把电光系数或吸收效率拉高一个量级，窗口会被重写。但在现在这一代 1.6T 光模块的时间表上，讨论的都是 InP。

难的不是做出 EAM，是让两段"长期一致"

一颗 EML 的单片集成，不是把 DFB 芯片和 EAM 芯片粘在一起，那是分立方案，做不到低损耗、低反射。真正的 EML 是在同一片 InP 衬底上，让两种带隙的量子阱共存。

这件事真正难的地方，不是"做出 EAM 段"，而是让 DFB 段和 EAM 段在整片晶圆、整个温度区间、整个寿命周期里长期一致。为了达到这种一致性，工艺上有两条主流路线，都靠金属有机化学气相沉积（MOCVD）。

对接生长（Butt-joint regrowth, BJR）：先在整片衬底上长 DFB 段的 MQW，刻掉一段，再在缺口里外延 EAM 段的 MQW。好处是两段带隙完全独立优化，灵活度高。难点在刻蚀-再生长的界面，缺陷、晶格失配、散射损耗都集中在这条缝上。

选区外延（Selective Area Growth, SAG）：在衬底上贴 SiO₂ 介质掩模，掩模附近的生长速率变快、有效带隙收窄。一次外延就得到两段不同带隙。好处是省掉了 BJR 的刻蚀-再生长界面、晶格失配风险小。难点是掩模几何（开口宽度、间距）直接决定两段带隙的分布，对工艺控制要求很严。

无论哪条路线，整颗 EML 能不能用，都要看两段是否同时达标。DFB 段要发射单模、波长准；EAM 段要带隙失谐正确、消光比够大，任何一段不合格，整颗芯片就废。EML 不是把两个单项高分拼起来，而是要求两段在同一晶圆、同一温区、同一寿命里同时过线。再叠加整片晶圆的一致性（同一片上几十颗芯片，带隙失谐不能飘）、整个温度区间的稳定性（0-85 ℃ 下失谐不能漂出窗口）、整个寿命周期的可靠性（2000 小时、5000 小时老化后失谐依然稳定）、高频测试、客户可靠性验证、模块厂导入周期，EML 的单片成本因此显著高于 DML。不是"激光器贵"，是整条链路的每一步都要求更严。

基于此，本文的一个判断如下：200G EML 供应长期偏紧，外界常归因于"激光器产能不够"或"需求爆发"。但在器件层瓶颈里，EAM 段良率可能比外界讨论得更关键。这不排除 InP 外延总产能、封装与高频测试、客户验证周期等同样在起作用。

国产壁垒从 DFB 段移到了 EAM 段

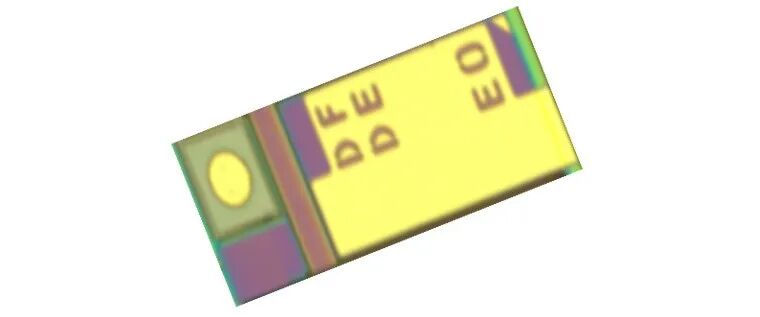

▲ Lumentum 200G EML 激光器，当前 1.6T 光模块的主流器件形态。图片来源：Lumentum 官网

到 200G EML 阶段，国产壁垒的重心已经从"能不能做 DFB 激光器"转到"能不能在同一片上做出一致的 EAM 段"。据 2025 年报，长光华芯的 100G EML 已实现量产交付、2000 小时可靠性验证通过；200G EML 正在送样。据 2025 年报，源杰科技的 100G PAM4 EML 完成客户验证；200G PAM4 EML 进入客户验证末期，预计 2026 年底量产，规划产能 200 万颗/年。光迅科技在 200G EML 方向已有样品布局。同期海外龙头（Coherent、Lumentum、三菱）已在 200G EML 上实现规模量产或产能扩张，国产与海外在这一截 100 微米上的差距，正体现在良率、一致性与验证周期上。

总结

100 微米看起来很短，但这一截同时承载着三件事。第一，EAM 不是挡光，是把吸收边推到发射波长上，是一个量子力学机制；第二，100 微米不是经验值，而是消光比、插损、RC 带宽、驱动电压四向折衷的局部最优，是一个器件物理窗口；第三，国产难点已不再是做出一颗 DFB，而是把 EAM 段在整片晶圆上稳定做对，是一个工艺一致性问题。

任何一条出现问题，整颗 EML 就作废。因此，1.6T 光模块卡在这一截上，也不是意外。
